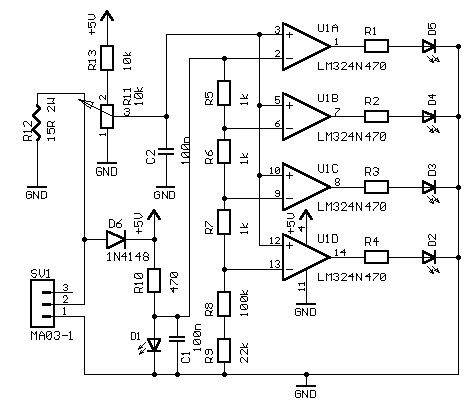

Schaltungsbeschreibung:

D1 liefert eine feste Referenzspannung von ca. 1.7 - 1.9 V.
R11 wird so justiert, dass bei einer Akkuspg. von 4.8 V gerade die 1. Led leuchtet.
Mit R8 + R9 wird der zu pruefende Spannungsbereich (ca. 4.8 - 5.2V) festgelegt. R9 sollte aufgrund von Bauteilestreuungen deshalb vorerst nur prov. eingeloetet werden.Ist der zu pruefende Spg-Bereich zu klein, muss R9 verkleinert werden, und umgekehrt.

Der Akku wird bei der Messung mit ca. 300 mA belastet.
Die Schaltung ist verpolungssicher.

Download akku4.zip (Schema und Belichtungsvorlagen)

Wem diese Schaltung zuwenig Arbeit bereitet, kann auch eine 8-Led-Version downloaden.

Copyright: Johann Aichinger
