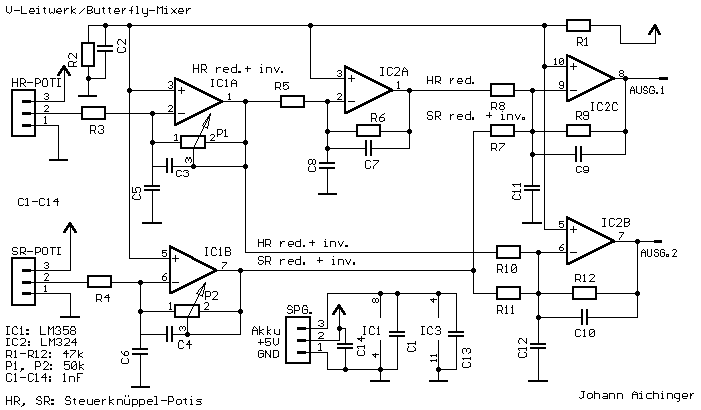

Senderseitige Mischerschaltung

Der Mischer ist fuer alle Sender geeignet, deren Steuerknueppelpotentiometer als Spannungsteiler arbeiten und eine Spannung zwischen ca. 2 und 3 Volt liefern.

Einsatz als V-Leitwerk (bzw. Delta) - Mixer:

Die 5V-Spannung wird von der Senderplatine bezogen.

Die Versorgungsspannung fuer die beiden ICs kann normalerweise auch 5V betragen, man spart sich dann das Kabel zum Akku und loetet eine Bruecke zwischen "Akku" und "5V". Wer aber ganz sicher gehen will, dass bei leerwerdendem Akku der Mischer nicht zuerst ausfaellt, kann die IC's ja laut Schaltplan vom Akku versorgen (eventuell vorher testen).

Mit P1/P2 wird die Groeße der Steuerausschlaege eingestellt .

Einsatz als Butterfly-Mixer:

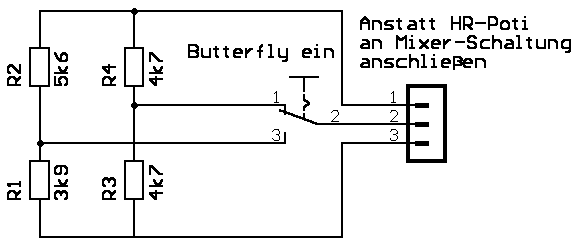

Wird die Schaltung als Butterfly-Mixer eingesetzt, wird anstatt des Seitenruderpotis das Querruderpoti und anstatt des Hoehenruder-Potis einfach folgende Schaltung angeschlossen:

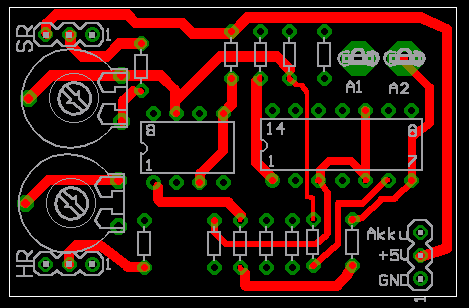

Download Belichtungs- und Bestueckungsvorlagen.
