PIC16F87x Programmer

PIC-PROGRAMMER

		ProgPIC		programmiert PIC16C84, PIC16F84, PIC16F87x

		ProgPIC2 Beta-Version		programmiert Flash-Typen wie z. B. PIC16C84,PIC16F84, PIC16F87x, PIC16F62x. Erweiterungsmöglichkeit für neue PICs mit gleichem Programmieralgorythmus durch Hinzufügen in der INI-Datei!

Literatur zum Thema PIC

Mikroprozessor PIC16CXX. Architektur und Applikation.
von Michael Rose

Kurzbeschreibung
Bei diesen Mikroprozessoren der Fa. Microchip Technology handelt es sich um die ersten Single-Chip Prozessoren mit einer RISC-Architektur. Die daraus resultierende extrem hohe Rechengeschwindigkeit von bis zu 5 MIPS eröffnet völlig neue Anwendungsbereiche für Single-Chip-Bauelemente. Anhand zahlreicher Applikationsbeispiele wird der Einsatz dieser integrierten Schaltungen in konkreten Anwendungen erläutert.
Das Buch enthält Diskette und Leiterplatte um die mitgeteilten Erfahrungen unmittelbar gewinnbringend in die berufliche Praxis umsetzen zu können. Auf der Diskette befinden sich alle Quellcodes der beschriebenen Beispielapplikationen sowie der originale PICALC-Assembler und der PICSIM-Simulator. Die Leiterplatte umfaßt die Verdrahtung für den Betrieb des Bausteins und gestattet damit den Aufbau aller im Buch vorgestellten Applikationen.

Hier bestellen ohne Versandkosten innerhalb Deutschland, Österreich u. der Schweiz!

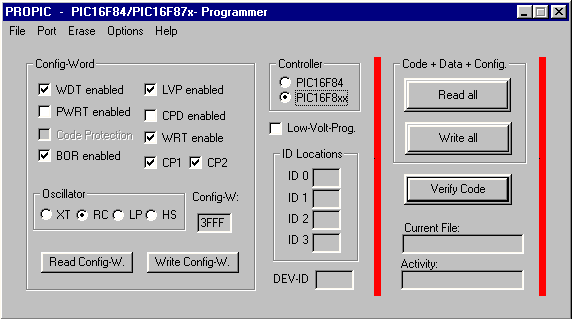

PIC16F84/PIC16F87x-In-System-Programmer "ProgPIC"

Features:

Programmiert PIC16F84, PIC16F87x
In-System-Programmer
Betrieb ueber die Parallel-Schnittstelle unter Win95/98/NT
Betrieb ueber die serielle Schnittstelle unter Win95/98/NT/ME/2000/XP
Kompatibel mit vielen Programmier-Schaltungen
Programmieren, lesen und vergleichen des Flash- und EEPROM-Speichers
"Low voltage programming" möglich
Verarbeitet das Intel-Format.
Freeware für den nicht-kommerziellen Gebrauch

ProgPIC - aktuelle Version V2.6

HW-Verbindung PC-Controller :

Parallelport (Win95/98/NT):

AN589/Microchip
Steve Marchant's PROG84 parallel port adapter schematic
Bojan Dobaj's P16PRO / P16PRO40
David Tait's PP

Für den Parallelport-Direktzugriff unter Win-NT wird der Windows 95/NT Port I/O Driver DLPORTIO benötigt.

Com-Port (Win95/98/NT/2000/ME/XP):

Sercon 1
Sercon 2,
der Com-Port liefert die 12V Programmierspannung und die 5V Versorgungsspannung,
falls die Schaltung viel Strom zieht, muss u. U. die 5V Spannung unterstützt werden.

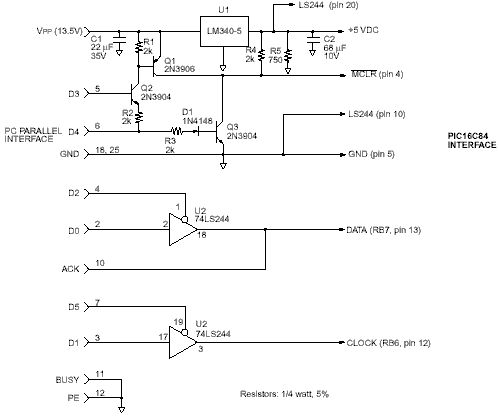

Microchip's AN589 programmer (Win95/98/NT):

Der PC-Parallelport muss im Bios auf “SPP“ gestellt sein (Standard Parallel-Port).

Download "ProgPIC" ("Progpic.zip" Version V2.6 vom Dez. 2002)

ProgPIC ist kostenlos für nicht-kommerziellem Gebrauch.
Der Autor gibt keine Garantie für die Fehlerfreiheit des Programmes und haftet auch nicht für etwaige Schäden, die sich durch die Benutzung des Programmes oder einer Programmier-Schaltung ergeben.

Download Adaptor Test Program

Literatur zum Thema PIC

Messen, Steuern und Regeln mit PIC- Mikrocontrollern.
Schaltungen und Programme für Praxis und Hobby.
von Dieter Kohtz

Leserrezension

Sehr Empfehlenswertes Buch für den Anfänger
Sehr gute Praxisnahe Einführung in das Thema Pic Controller. Mit sehr praktischen Beispielen führt der Author, nicht zu Tiefgreifend aber dennoch ausführlich und sehr verständlich, Schritt für Schritt in das Thema ein

Hier bestellen ohne Versandkosten innerhalb Deutschland, Österreich u. der Schweiz!
