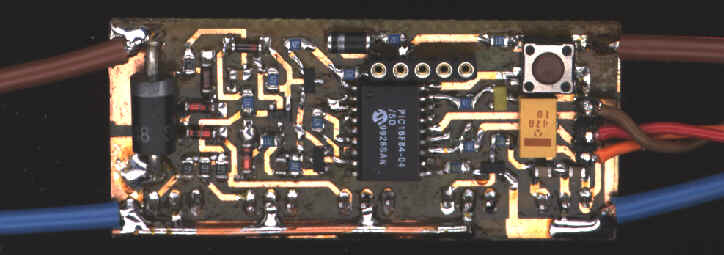

Drehzahlsteller Speedy-2 mit Mikrocontroller PIC16F84-04/SO



- allgemeine Beschreibung

- Schaltplan

- Download speedy2.zip  (Jan. 2001)
(PS, PDF und Eagle-Dateien, Teile-Liste, detailierte Bauanleitung, Quell-Code, Hex-File)

'Aladdin Ghostscript 5.50 und GSview' (gsv27550.exe) zum Lesen von Postscript-Dateien ist bei http://www.cs.wisc.edu/~ghost/ erhaeltlich.


Speedy-Aenderungsliste:
12/98 EMK-Bremse (Schema, speedy.hex)
1/99 Watchdog-Timer (Stabilitaet gegen Controllerabstruerze: speedy.hex)
4/99 Korrektur beim Unterspannungsverhalten (Schema: R2-R4, C11, speedy.hex)
6/99 RC-Schwingkreis durch Resonator ersetzt (Schema, Layout, speedy.hex)
9/99 Softbremse und Softanlauf (programmierbar), Taktfrequenz auf 3,5 kHz erhoeht,
  Motorpieps bei Freischaltung, ect...   (speedy.hex)

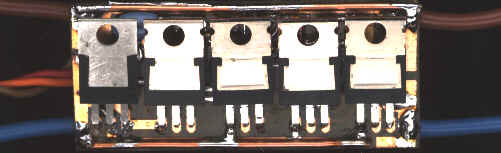

11/99 Neues und kompakteres Layout (Controller in SMD-Ausführung), bessere Ansteuerung der FETs, Umbenennung auf "Speedy2", da die neue Hex-Datei nicht kompatibel zur alten Version ist;
1/2000 Softanlauf etwas beschleunigt, Quellcode-Freigabe;
2/2000 Die Softbremse kann durch "Gasgeben" unterbrochen werden, Verbesserungen im Unterspannungsverhalten;
5/2000 Manche Sender (Computeranlagen) haben eine laengere Zyklusdauer als 20ms,
daher kam es andauernd zu Abschaltungen des Motors (Annahme "Senderausfall")
1/2001 Ansteuerung des Brems-Transistors geaendert

Um die Hex-Datei in den Controller zu laden ist ein einfach zu bauender Adapter (entweder für die serielle Com- oder die parallele Druckerschnittstelle eines PC's) sowie ein geeignetes PC-Programm notwendig (siehe PIC16F84-Seite)
