Speedy-BL - Drehzahlsteller für bürstenlose Modell-Motoren





Name

 Ansicht

 Kommentar

Links und Bauberichte









SBL-Micro





Serviceseite





5 - 10 Zellen
8 - 10A

mit Drehzahlregelung


Infos zum Bau:
http://www.radetzki.info/html/
sbl_micro.html

Thomas organisiert gelegentlich Sammelbestellungen auf privater Basis (nicht gewinnorientiert).
Bei Interesse bitte anmelden.

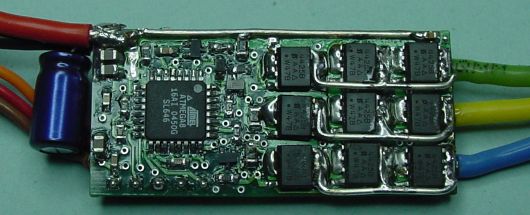

SBL-Mini2







Platinen verfügbar!

Serviceseite





Dieser Regler schliesst nun die Lücke zwischen SBL-Micro
und SBL-Mega.

5 - 10 NiCd/Mh
2-3 Lipos/25A Dauer

Drehzahlregelung!

PC-Zugriff für Updates/Setup über die Com-Schnittstelle oder USB!!!


Thomas organisiert gelegentlich Sammelbestellungen auf privater Basis (nicht gewinnorientiert).
Bei Interesse bitte anmelden.

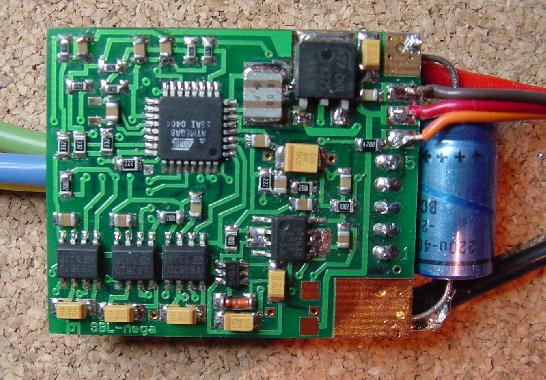

SBL-Mega



SBL-Mega-Service Seite (obsolet)

SBL-Mega2-Service Seite

















Unterschiede
SBL-Mega zum Nachfolger SBLMega2:

Der SBL-Mega2 kann auch über das Empfängerkabel mit dem PC verbunden werden.

Dazu wird das Kabel „Sercon3“ benötigt.

Sercon3 kann direkt an den PC-Comport oder ein USB-Comport Adapterkabel angeschlossen werden.




  • 6 - 12 Zellen / 2 - 4 Lipos

  • 40A/70A

  • BEC

  • Drehzahlregelung

  • Vor-Rueckwaerts

  • Proportionale Bremse

  • akt.Freilauf

  • voll updatefähig über Internet

Infos zum Bau:
http://www.radetzki.info/html/elektronik.html

Thomas organisiert auch beim SBL-Mega Sammelbestellungen auf privater Basis (nicht gewinnorientiert).
Bei Interesse bitte anmelden.

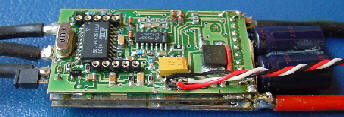

SBL-Sprint



Dieser SBL-Sprint (2 Powerboards 48 Stk SI4430DY mit 4mr) wurde kurzzeitig bereits mit über 160A erfolgreich getestet.



Weitere einsetzbare Typen:
z. B. IRF7455 (6,5mr), IRF7413 (11mr) , IRF7822 (5mr), SI4320DY (3,2mr)



MOSFET-Bestückung des/der Powerboards:
12 Stk. für 25A Dauerstrom (1 Powerboard)
24 Stk. für 40A Dauerstrom (1 Powerboard)
48 Stk. für 70A Dauerstrom (2 Powerboards)



Neben der Standardsoftware gibt es auch
ein F5F/F5B-Programm





PROJEKT EINGESTELLT

6 - 18 Zellen
je nach Ausbau 25 - 70A

BEC bis 12 Zellen
Optokoppler



Preise:

1. Rang
F5F Eurotourbewerb Meggenhofen 2004

1. Rang
internat. F5B-Bewerb in Oberpullendorf 2004

2. Rang
deutsche Meisterschaft  2004 in F5F

1. Rang
steirische Landesmeisterschaft 2003 in F5F

1. Rang
steirische Landesmeisterschaft 2004 in F5B
















Interessante Links zum Thema LRK-Selbstbau-Motor:

http://members.aol.com/torquemaxlrk/index.htm
http://members.aol.com/schwaabbel/
http://www.aerodesign.de/peter/2001/LRK350
